一、防爆電機型號-字母含義

目前國內防爆電機型號繁多，非專業人士很難辨認，這些字母和數字究竟代表什么含義呢？防爆電機銘牌上大打印的哪些參數又是什么意思？為了能夠幫助大家解決這個問題，電機之家為大家整理編輯了很多關于防爆電機型號、分類、防護等級、國標參數、安裝方式等一些列防爆電機數據給大家參考學習。

防爆電機型號，其中字母代表的含義。

Y-代表“異步電機”；

B-代表“隔爆型”；

X-代表“高效節能”

2-產品設計序號，表示第二次設計；

3-產品設計序號，表示第三次設計；

YB-代表“隔爆型異步電機”；

A-代表增“安”型；

K-產品特點代號，表示礦井專用；

YA-則代表增安型異步電機

F-代表“通風”、“粉塵”，如YBF代表風機用隔爆型異步電動機，YFB代表粉塵防爆電機

S-代表“水”冷、“輸”送機用電機，如YBS代表輸送機用隔爆型異步電動機，YBSS代表輸送機用水冷隔爆型異步電動機。

EExd-隔爆電機。

EExe-增安電機。

（隔爆電機EExd和增安電機EExe是最常用的2種類型防爆電機，EExd的應用環境區域比EExe更高。）

電機機座號示例：

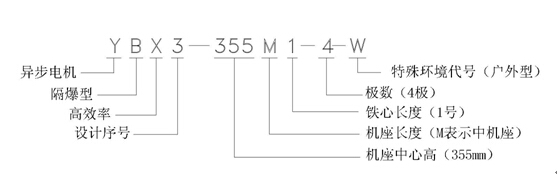

  例如：YBX3-355M1-4w防爆電機型號

Y——異步電機；B——隔爆型；X——高效率；3——第三代防爆電機（設計序號）；355——中心高355MM； M——中機座；1——貼心長度1號；4——電極數；W——特殊代號（戶外型）

IEC 防爆等級標準格式:Ex(ia)ⅡC T4

E：按CENELEC標志認可； Ex：防爆公用標志；IA：防爆型式（本質安全）Ⅱ：設備組別；C：氣體組別

二、防爆電機標準-生產標準（國標）

防爆電機一般購買時必須配有防爆證、防爆電機主要用于煤礦、石油天然氣、石油化工和化學工業。

防爆電機的額定電壓、額定電流、功率、轉速 和普通電機標注的一樣，就是防爆電機多了防爆標志：Ex

防爆型式+設備類別+（氣體組別）+溫度組別防爆。

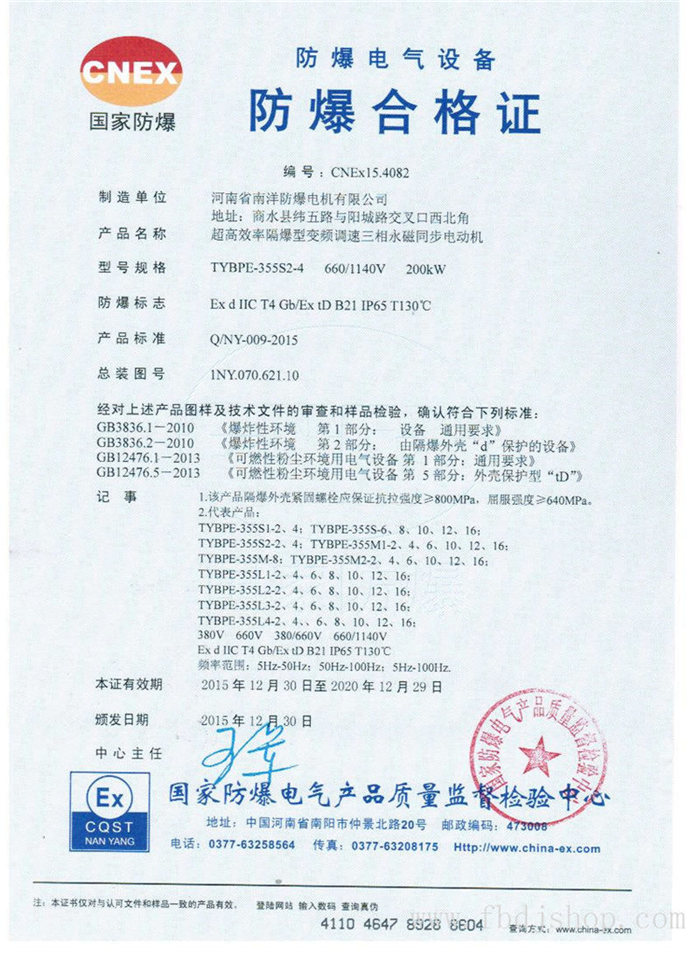

防爆合格證一般都是由國家部門頒發，可以在網絡驗證證件的真實有效性，對于相關的工廠也是需要這個合格證來確保防爆電機的安全合格型。

我國的防爆等級標準為"GB3836.1-2000 爆炸性氣體環境用電氣設備",該標準將由下列防爆型式專用標準補充或修改。

GB 3836.2 爆炸性氣體環境用電氣設備第2部分:隔爆型"d"

GB 3836.3 爆炸性氣體環境用電氣設備第3部分:增安型"e"

GB 3836.4 爆炸性氣體環境用電氣設備第4部分:本質安全型"i"

GB 3836.5 爆炸性氣體環境用電氣設備第5部分:正壓型"p"

GB 3836.6 爆炸性氣體環境用電氣設備第6部分:充油型"O"

GB 3836.7 爆炸性氣體環境用電氣設備第7部分:充砂型"q"

GB 3836.9 爆炸性氣體環境用電氣設備第9部分:澆封型"m"

GB 7957 礦用安全帽燈

以上標準和本標準不適用于醫用電氣設備、發爆器、發爆器試驗儀和點火電路試驗儀

至于你所提到的"EX2DB4",本人實在是沒見過類似你的標準,疑為你誤抄了此型號或符號.

常見符號為"ExdⅠ/Ⅱ BT3"

"Ex"為通用符號,表示explosive

"d"表示次防爆型式為"隔爆型d".

"Ⅰ"或"Ⅱ"表示電氣設備分類,Ⅰ為煤礦用電氣設備,Ⅱ為除煤礦外其它爆炸性氣體環境用設備.其中,Ⅱ類隔爆型"d”和本質安全型"i”電氣設備又分為ⅡA,ⅡB和ⅡC類."T3"表示溫度組別.  具體分類及含義，詳見"GB3836.1-2000 爆炸性氣體環境用電氣設備".

國家質量監督檢驗檢疫總局授權的國家產品質量監督檢驗機構和國家安全生產監督管理總局授權的國家安全生產甲級檢測檢驗機構，它是經中國合格評定國家認可委員會（CNAS）認可和中國國家認證認可監督管理委員會（CNCA）授權的唯一的國家防爆電氣產品質量監督檢驗中心，同時也是國家進出口商品檢驗實驗室認可委員會認可的進出口防爆電氣產品驗證試驗機構；

1 JB/T 9593.1-2002       煤礦用隔爆型三相異步電動機技術條件  第1部分：YBK2系列煤礦井下用隔爆型三相異步電動機（機座號100～315）

2 JB/T 10685-2006 YBD2  系列隔爆型變極多速三相異步電動機 技術條件(機座號80～280)

3 JB/T 6201-2006 YBDC2  系列隔爆型電容起動單相異步電動機(機座號71～132) 技術條件

4 JB/T 5337-1991 YW     系列無火花型三相異步電動機技術條件(機座號80～315)

5 MT 451-1995           煤礦用隔爆型低壓三相異步電動機安全性能通用技術規范

6 JB/T 7565.2-2002      隔爆型三相異步電動機技術條件   第2部分：YB2-W、YB2-TH、YB2-THW、YB2-TA、YB2-TAW系列隔爆型三相異步電動機（機座號63～355）

7 JB/T 10352-2002 YFB   系列粉塵防爆型三相異步電動機(機座號63～355)技術條件

8 JB/T 10353.1-2002     燃油加油機用隔爆型電動機技術條件  第1部分:YBJY系列燃油加油機用隔爆型三相異步電動機(機座號63～100)

9 JB/T 7565.4-2004      隔爆型三相異步電動機技術條件  第4部分:YB2系列隔爆型(ExdⅡCT1～T4)三相異步電動機(機座號63～355)

10 JB/T 7565.5-2004      隔爆型三相異步電動機技術條件   第5部分:YBF2系列風機用隔爆型三相異步電動機(機座號63～355)

11 MT/T 249-1997       礦用隔爆型雙速三相異步電動機

12 MT/T 575-1996 YBRB  系列泵站用隔爆型三相異步電動機

13 JB/T 50136.1-1999     隔爆型三相異步電動機可靠性指標評定方法（試驗室法）（內部使用）

14 JB/T 8731-1998       防爆電機接線盒軟連接結構制造檢驗暫行規定

15 JB/T 8674-2007 YB2   系列高壓隔爆型三相異步電動機  技術條件(機座號355～560)

16 JB/T 7565.7-2006     隔爆型三相異步電動機技術條件 第7部分:YBGB2、YBGB2-W系列管道泵、戶外管道泵用隔爆型三相異步電動機(機座號80～315)

17 JB/T 7565.6-2004     隔爆型三相異步電動機技術條件   第6部分:YB2-H系列船用隔爆型三相異步電動機(機座號63～355）

18 MT 902-2002   煤礦用電動錨桿鉆機電動機

19 JB/T 7565.1-2004     隔爆型三相異步電動機技術條件     第1部分:YB2系列隔爆型三相異步電動機(機座號63～355)

20 JB/T 50136.2-1999    隔爆型三相異步電動機隔爆組件  可靠性指標評定方法（試驗室法）（內部使用）

21 JB/T 7565.3-2004     隔爆型三相異步電動機技術條件   第3部分:YB2-F1、 YB2-WF1、YB2-F2、YB2-WF2系列防腐、戶外防腐隔爆型三相異步電動機(機座號63～355)

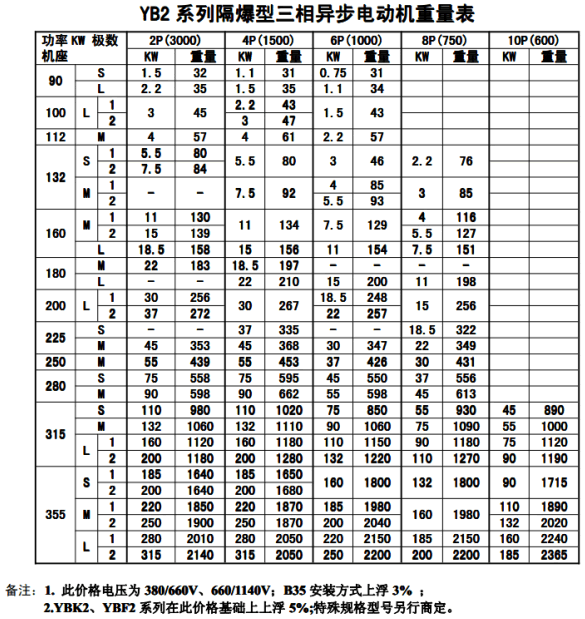

防爆電機重量表：

三、防爆電機等級-防爆原理

1、爆炸的概念

　　在極短時間內，釋放出大量能量，產生高溫，并放出大量氣體，在周圍介質中造成高壓的化學反應或狀態變化。急速釋放的能量，將使周圍的物體遭受到猛烈的沖擊和破壞。

　　爆炸必須具備的三個條件： 1 ）爆炸性物質：能與氧氣（空氣）反應的物質，包括氣體、液體和固體。（氣體：氫氣，乙炔，甲烷等；液體：酒精，汽油；固體：粉塵，纖維粉塵等。）2 ）氧氣：空氣。3 ）點燃源：包括明火、電氣火花、機械火花、靜電火花、高溫、化學反應、光能等。

2、防爆的原因考慮因素

　　易爆物質: 很多生產場所都會產生某些可燃性物質。煤礦井下約有三分之二的場所有存在爆炸性物質；化學工業中，約有 80% 以上的生產車間區域存在爆炸性物質。氧氣 : 空氣中的氧氣是無處不在的。點燃源 : 在生產過程中大量使用電氣儀表，各種磨擦的電火花 , 機械磨損火花、靜電火花、高溫等不可避免，尤其當儀表、電氣發生故障時。 客觀上很多工業現場滿足爆炸條件。當爆炸性物質與氧氣的混合濃度處于爆炸極限范圍內時，若存在爆炸源，將會發生爆炸。因此采取防爆就顯得很必要了。

3、防爆標志-安全系數

將工廠或 礦區的爆炸危險介質，按其引燃能量，最小點燃溫度以及現場爆炸性危險氣體存在的時間周期進行科學分類分級，以確定現場防爆設備的防爆標志和防爆形式。

　　防爆標志格式：

　　Ex (ia) ⅡC T4

　　防爆標記 防爆等級 氣體組別 溫度組別

　　防爆等級說明：

　　ia 等級：

　　在正常工作、一個故障和二個故障時均不能點燃爆炸性氣體混合物的電氣設備。

　　正常工作時，安全系數為 2.0 ;

　　一個故障時，安全系數為 1.5 ;

　　二個故障時，安全系數為 1.0 。

　　注：有火花的觸點須加隔爆外殼、氣密外殼或加倍提高安全系數。

　　ib 等級：

　　在正常工作和一個故障時不能點燃爆炸性氣體混合物的電氣設備。

　　正常工作時，安全系數為 2.0 ; 一個故障時，安全系數為 1.5 。

　　正常工作時，有火花的觸點須加隔爆外殼或氣密外殼保護，并且有故障自顯示的措施，一個故障 時安全系數為 1.0 。

電機防爆等級-防護等級（IP）

防爆電機可以分為兩類:
Ⅰ類：煤礦井下電氣設備；
Ⅱ類：除煤礦、井下之外的所有其他爆炸性氣體環境用電氣設備。
Ⅱ類又可分為ⅡA、ⅡB、ⅡC類,標志ⅡB的設備可適用于ⅡA設備的使用條件；ⅡC可適用于ⅡA、ⅡB的使用條件。
說明：ⅡC標志是較高的防爆等級，但并不表示該設備性能最好。
最高表面溫度：電氣設備在規定范圍內的最不利運行條件下工作時，可能引起周圍爆炸性環境點燃的電氣設備任何部件所達到的最高溫度。最高表面溫度應低于可燃溫度。
例如：防爆傳感器環境的爆炸性氣體的點燃溫度為100℃，那么傳感器在最惡劣的工作狀態下，其任何部件的最高表面溫度應低于100℃。
溫度組別：


氣體溫度劃分：

　　電機防爆等級由3部分構成

　　1)在爆炸性氣體區域（0區、1區、2區）不同電氣設備使用安全級別的劃分。如旋轉電機選型分為隔爆型（代號d）、正壓型、增安型、無火花型

　　2)氣體或蒸氣 爆炸性混合物等級的劃分，分為ⅡA、ⅡB、ⅡC三種，這些等級的劃分主要是依照最大試驗安全間隙或 最小點燃電流（MICR）來區分的。

　　3)引燃某種介質的溫度分組的劃分。主要分為T1－450℃

　　防護等級：

　　0 無防護電機 無專門防護 不作試驗，但應符合2.1條

　　1 防護大于50MM固體的電機能防止大面積的人體偶然意外地觸及或接近殼內帶電或轉動部件。能防止直徑大于50MM的固體異物進入殼內

　　2 防護大于12MM固體的電機 能防止直徑大于12MM的固體異物進入殼內

　　3 防護大于2.5MM固體的電機 能防止直徑大于2.5MM的工具或?qū)Ь€觸及或接近殼內帶電或轉動部件

　　4 防護大于1MM固體的電機 能防止直徑或厚度大于1MM的導線或片條觸及或接近殼內帶電或轉動部件

　　5 防塵電機 承受任何方向的濺水應無有害影響

　　0 無防護電機 無專門防護

　　1 防滴電機 垂直滴水應無有害影響

　　2 15度滴電機 當電機從正常位置向任何方向傾斜至15度以內任一角度時，垂直滴水應無有害影響

　　3 防淋水電機 與垂直線成60度角范圍內的淋水應無有害影響

　　4 防濺水電機 承受任何方向的濺水應無有害影響

　　5 防噴水電機 承受任何方向的噴水應無有害影響

　　6 防海浪電機 承受猛烈的海浪沖擊或強烈噴水時，電機的進水量應不達到有害的程度。

　　7 防浸水電機 當電機浸入規定壓力的水中經規定時間后，電機的進水量應不達到有害的程度

　　8 潛水電機 電機在 制造廠規定的條件下能長期潛水。電機一般為水密型，便對某些類型電機也可允許水進入，但不應達到有害的程度

防護等級在工業上的應用，一般為：IP65,最高級為IP68.但是防護等級IP54屬等級較低的， IP為標記字母，數字5為第一標記數字，4為第二標記數字 第一標記數字表示接觸保護和外來物保護等級，第二標記數字表示防水保護等級；

四、防爆電機分類-各種分類方式

1． 按電機原理分

可分為防爆異步電機、防爆同步電機及防爆直流電機等。

2． 按使用場所分

可分為煤礦井下用防爆電機及工廠用防爆電機。

3． 按防爆原理分

可分為隔爆型電機、增安型電機、正壓型電機、無火花型電機及粉塵防爆電機等。

4． 按配套的設備分類

可分為煤礦運輸機用防爆電機、煤礦絞車用防爆電機、裝巖機用防爆電機、煤礦局部扇風機用防爆電機、閥門用防爆電機、風機用大聲防爆電機、船用防爆電機、起重冶金用防爆電機及加氫裝置配套用增安型無刷勵磁同步電機等。此外，還可按額定電壓、效率等技術指標來分，如高壓防爆電機、高效防爆電機、高轉差率防爆電機及高起動轉矩防爆電機等。

五、防爆電機運行區域-危險區域分類

1、 危險區域的等級分類

　　0區（Zone 0）： 易爆氣體始終或長時間存在

　　1區（Zone 1）： 易燃氣體在正常工作過程中有可能發生或存在

　　2區（Zone 2）： 一般情形下，不存在易燃氣體，且即使偶爾發生，存在時間亦很短

　　易爆區域等級劃分，國際標準與 美國標準的對照比較

　　I.E.C. N.E.C.

　　氣體 Zone 0 Class I, Division I

　　Zone 1 Class I, Division I

　　Zone 2 Class I, Division II

　　粉塵 Zone 10 Class II, Division I

　　Zone 11 Class II, Division II

　　I.E.C.： 國際電工技術委員會（Internaional Electrotechnical Commission）

　　N.E.C.： 美國電氣規程（National Electrical Code, U.S.A.）

2、電氣元件防爆分類

　　1、一般保護 EN50.014

　　2、浸油保護 0 EN50.015

　　3、充壓保護設施 p EN50.016

　　4、加充粉末 q EN50.017

　　5、阻燃殼體 d EN50.018

　　6、提高安全系數 e EN50.019

　　7、本安保護 i EN50.0120

　　8、氣密保護 h 未統一

　　9、壓力花保護 n 未統一

　　10、特殊措施 s 未統一

3、電氣設備允許溫度區域

　　電氣元件溫區等級號 元件表面溫度最大允許值（°C） 氣體燃點（°C）

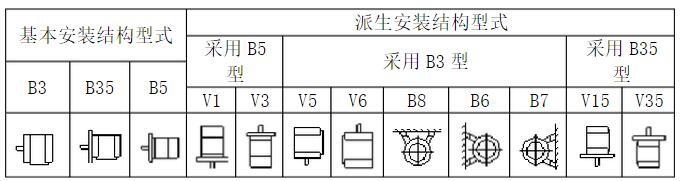

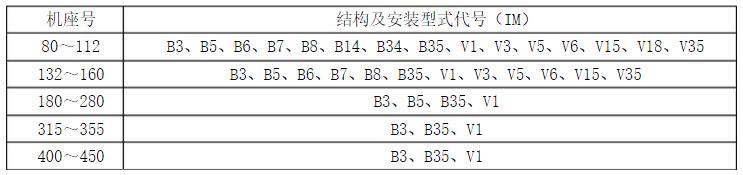

六、防爆電機安裝方式-常見安裝方式

防爆電機常見的安裝方式有：B3、B5、B34以及B35這幾種安裝方式。

代號B3：軸承為兩個端蓋式；機座：有底腳；軸伸：有軸伸；安裝型式：安裝在基礎結構上。

代號B5：軸承為兩個端蓋式；機座：無底腳；軸伸：有軸伸；安裝型式：借凸緣安裝。結構特點：端蓋上帶凸緣，凸緣有通孔，凸緣在D端。

代號B35：軸承為兩個端蓋式；機座：有底腳；軸伸：有軸伸；安裝型式：借底腳安裝在基礎構件上，并服用凸緣安裝。結構特點：端蓋上帶凸緣，凸 緣有通孔，凸緣在D端。

代號B34：軸承為兩個端蓋式；機座：有底腳；軸伸：有軸伸；安裝型式：借底腳安裝在基礎構件上，并服用凸緣平面安裝。結構特點：端蓋上帶凸緣 ，凸緣有螺孔餅有止口，凸緣在D端。

訂購須知:

訂貨時須注明電動機型號、極數、額定功率、額定電壓、額定頻率、安裝結構型式、防護等級、環境要求等。
